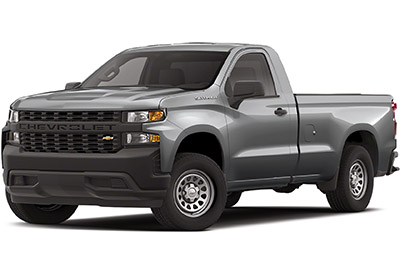

ในบทความนี้ เราจะพิจารณาเชฟโรเลต ซิลเวอร์ราโด เจนเนอเรชั่นที่สี่ ซึ่งมีจำหน่ายตั้งแต่ปี 2019 จนถึงปัจจุบัน ที่นี่ คุณจะพบไดอะแกรมกล่องฟิวส์ของ Chevrolet Silverado 2019 และ 2020 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และเรียนรู้เพิ่มเติมเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
ฟิวส์เลย์เอาต์ Chevrolet Silverado 2019-.
ฟิวส์ที่จุดบุหรี่ของ Chevrolet Silverado (เต้ารับไฟฟ้า) คือฟิวส์หมายเลข 27, 28 และเซอร์กิตเบรกเกอร์ CB1, CB2, CB3 และ CB4 ในกล่องฟิวส์แผงหน้าปัดด้านขวา
ตำแหน่งกล่องฟิวส์
กล่องฟิวส์แผงหน้าปัดด้านซ้าย
ตั้งอยู่ที่ขอบด้านคนขับของแผงหน้าปัด
กล่องฟิวส์แผงหน้าปัดด้านขวา
ตั้งอยู่ที่ขอบด้านผู้โดยสารของแผงหน้าปัด
ในการเข้าถึงด้านหลังของกล่องฟิวส์:
1. ดันแถบด้านบนของกล่องฟิวส์ลง;
2. ดึงส่วนบนของบล็อกออก
3. ย้อนกลับขั้นตอนที่ 1 และ 2 เพื่อติดตั้งใหม่
ห้องเครื่อง
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
2019, 2020
ห้องเครื่อง
การจัดสรรฟิวส์ในห้องเครื่อง (2019, 2020)
| № | การใช้งาน |
|---|---|
| 1 | ไฟหลักด้านซ้าย |
| 2 | ไฟสูงขวา |
| 3 | ไฟหน้าซ้าย |
| 4 | ไฟหน้าขวา |
| 6 | ทิม |
| 7 | — |
| 8 | ไฟตัดหมอก |
| 9 | VKM |
| ดิกซ์ | — |
| 11 | นักวางแผนตำรวจ |
| 12 | — |
| 13 | เครื่องซักผ้าฝาหน้า |
| 14 | เครื่องซักผ้าด้านหลัง |
| 15 | ไดรเวอร์ MSB |
| 16 | — |
| 17 | IECL 1 |
| 19 | อินเวอร์เตอร์ DC / AC |
| 20 | 2019: IECR 2. 2020: IECR 2 (LD) / EBCM2 (HD) |
| 21 | MSB Pass |
| 22 | IECL2 |
| 24 | Eboost 1 |
| 25 | REC |
| 26 | — |
| 27 | แตร |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | — |
| 32 | ไล่ฝ้ากระจกหลัง |
| 33 | กระจกอุ่น |
| 34 | ไฟจอดรถด้านซ้าย |
| 37 | รถพ่วงยูโร |
| 38 | ทิม |
| 39 | — |
| 40 | จุดระเบิดต่างๆ |
| 41 | ไฟจอดรถพ่วง |
| 42 | ไฟจอดรถด้านขวา |
| 44 | — |
| 45 | ปั๊มเชื้อเพลิงที่สอง |
| 46 | การจุดระเบิดของโมดูลควบคุมเครื่องยนต์ |
| 47 | การจุดระเบิดของโมดูลควบคุมเกียร์ |
| 48 | — |
| 49 | โมดูลควบคุมเกียร์ |
| 50 | คลัตช์ A / C |
| 51 | โมดูลควบคุมเคสโอน |
| 52 | ที่ปัดน้ำฝนกระจกหน้า |
| 53 | ไฟเบรกกลางแบบยกขึ้น |
| 54 | ไฟถอยหลังรถพ่วง |
| 55 | ไฟถอยหลังรถพ่วง |
| 56 | SADS |
| 57 | TTPM |
| 58 | 2019: สตาร์ทเตอร์ 2020: สตาร์ทเตอร์ (LD & HD DSL) |
| 60 | การจัดการเชื้อเพลิงแบบแอคทีฟ 1 |
| 61 | VES |
| 62 | โมดูลควบคุมแชสซีในตัว / CVS |
| 63 | แบตเตอรี่รถพ่วง |
| 65 | ศูนย์รวมไฟฟ้าเสริมใต้ฝากระโปรงหน้า |
| 66 | มอเตอร์พัดลมระบายความร้อนซ้าย |
| 67 | การจัดการเชื้อเพลิงแบบแอคทีฟ 2 |
| 68 | — |
| 69 | 2019: เฟืองสตาร์ท 2020: เกียร์สตาร์ท (LD) / สตาร์ทเตอร์ (HD Gas) |
| 71 | พัดลม |
| 72 | พัดลมระบายความร้อนด้านขวา |
| 73 | ไฟเบรค/เลี้ยวซ้ายรถพ่วง |
| 74 | ทิม |
| 75 | DEFC |
| 76 | RNG BDS ไฟฟ้า |
| 78 | โมดูลควบคุมเครื่องยนต์ |
| 79 | แบตเตอรี่เสริม |
| 80 | ปั๊มทำความเย็นห้องโดยสาร |
| 81 | เบรกรถพ่วง / ไฟเลี้ยวขวา |
| 82 | ทิม |
| 83 | FTZM |
| 84 | เบรกรถพ่วง |
| 85 | จาก |
| 86 | โมดูลควบคุมเครื่องยนต์ |
| 87 | หัวฉีด B เหมือนกัน |
| 88 | O2 เซ็นเซอร์ B |
| 89 | เซ็นเซอร์ O2 A |
| 90 | หัวฉีด A คี่ |
| 91 | โมดูลควบคุมเครื่องยนต์ การควบคุมปีกผีเสื้อ |
| 92 | คลัตช์พัดลมระบายความร้อน |
| เรอเล | |
| 5 | ไฟหน้า |
| 18 | อินเวอร์เตอร์ DC / AC |
| 23 | ไล่ฝ้ากระจกหลัง |
| 35 | ไฟจอดรถ |
| 36 | วิ่ง / ข้อเหวี่ยง |
| 43 | ปั๊มเชื้อเพลิงที่สอง |
| 59 | คลัตช์ A / C |
| 64 | 2019: สตาร์ทเตอร์ 2020: สตาร์ทเตอร์ (LD & HD DSL) / พัดลมระบายความร้อนคลัตช์ (HD Gas) |
| 70 | 2019: เฟืองสตาร์ท 2020: เกียร์สตาร์ท (LD) / สตาร์ทเตอร์ (HD Gas) |
| 77 | ระบบส่งกำลัง |
โฆษณา โฆษณา
กล่องฟิวส์แผงหน้าปัดด้านซ้าย
การกำหนดฟิวส์ในกล่องฟิวส์แผงด้านซ้าย (2019, 2020)
| № | การใช้งาน |
|---|---|
| F1 | อุ่นเบาะหลังซ้าย/ขวา |
| F3 | รถพ่วงยูโร |
| F4 | — |
| F5 | การเสริมแรงด้านหน้า |
| F6 | เบาะปรับอุ่น-เย็น ซ้าย/ขวา |
| F8 | ระบบความบันเทิงเบาะหลัง/กันขโมย |
| F9 | อินพุตแบบพาสซีฟ / การสตาร์ทแบบพาสซีฟ / โมดูลที่นั่งคนขับ |
| F10 | — |
| F11 | ร่มกันแดด |
| F12 | เบาะนั่งไฟฟ้า |
| F13 | ส่งออก PTO / ตัวเลือกอุปกรณ์พิเศษ 1 |
| F14 | — |
| F15 | — |
| F 16 | แอมป์ |
| F17 | MFEG |
| F18 | — |
| F20 | ประตูท้าย |
| F22 | บานเลื่อนกระจกหลัง |
| F23 | — |
| F24 | — |
| F25 | — |
| F26 | — |
| F27 | — |
| เซอร์กิตเบรกเกอร์ | |
| CB1 | — |
| เรอเล | |
| K1 | เปิดหน้าต่างบานเลื่อนด้านหลัง |
| K2 | การปิดกระจกบานเลื่อนด้านหลัง |
| K3 | MFEG เมเจอร์ 1 |
| K4 | MFEG ไมเนอร์ 1 |
| K5 | MFEG รอง 2 |
| K6 | MFEG เมเจอร์2 |
| K7 | ป้องกันการโจรกรรม |
| K8 | — |
โฆษณา โฆษณา
กล่องฟิวส์แผงหน้าปัดด้านขวา
การกำหนดฟิวส์ในกล่องฟิวส์ที่แผงหน้าปัดด้านขวา (2019, 2020)
| № | การใช้งาน |
|---|---|
| F1 | ประตูตรง |
| F2 | ประตูซ้าย |
| F3 | ระบบรีโมทสากล |
| F4 | — |
| F5 | — |
| F6 | โบลเวอร์ด้านหน้า |
| F8 | สวิตช์เอว |
| F10 | โมดูลควบคุมร่างกาย 6 / โมดูลควบคุมร่างกาย 7 |
| F11 | สำนักงานใหญ่ / CLM |
| F12 | โมดูลควบคุมร่างกาย 3 / โมดูลควบคุมร่างกาย 5 |
| F14 | กระจก / โมดูล Windows |
| F17 | คอนโทรลพวงมาลัย |
| F18 | VPM / OBS |
| F19 | ดีลิส |
| F20 | ที่นั่งเย็น |
| F21 | PAS R / C |
| F22 | พวงมาลัยอุ่น |
| F23 | MISC R / C |
| F24 | แดชบอร์ด / ไฟเพดาน |
| F25 | การทำความร้อน การระบายอากาศและการปรับอากาศ การจุดไฟ / การทำความร้อน การระบายอากาศและการปรับอากาศเสริม |
| F26 | พอร์ต USB / ตัวเลือกอุปกรณ์พิเศษพร้อมกำลังไฟสำรอง |
| F27 | ปลั๊กไฟสำหรับอุปกรณ์เสริม / แหล่งจ่ายไฟสำหรับอุปกรณ์เสริมที่เก็บรักษาไว้ |
| F28 | ปลั๊กไฟ / แบตเตอรี่สำหรับอุปกรณ์เสริม |
| F30 | โมดูลตรวจจับและวินิจฉัย / เบรกจอดรถ |
| F31 | โมดูลควบคุมร่างกาย4 |
| F32 | ตัวเลือกอุปกรณ์พิเศษ / การเชื่อมต่อดาต้าลิงค์ |
| F33 | โมดูลควบคุมร่างกาย 8 |
| F34 | โคมไฟบรรทุก |
| F40 | CGM |
| F41 | Infodivertissement 1 |
| F42 | TCP |
| F43 | — |
| F44 | ห้างสรรพสินค้า |
| F45 | โมดูลควบคุมร่างกาย2 |
| F46 | เครื่องทำความร้อน การระบายอากาศ และการปรับอากาศ / แบตเตอรี่ 1 |
| F47 | แดชบอร์ด / แบตเตอรี่ |
| F48 | โมดูลควบคุมเกียร์ |
| F49 | โมดูลควบคุมร่างกาย 1 |
| F50 | — |
| F51 | แบตเตอรี่ 1 |
| F52 | แบตเตอรี่2 |
| F53 | — |
| F54 | ซันรูฟ |
| F55 | ที่นั่งคนขับ |
| F56 | DC DC TRANS 1 |
| F57 | ดีซี ดีซี ทรานส์ 2 |
| F58 | Infodivertissement 2 |
| เซอร์กิตเบรกเกอร์ | |
| CB1 | ช่องเสียบอุปกรณ์เสริม 2 |
| CB2 | อุปกรณ์เสริมเต้ารับ 1 / ที่จุดบุหรี่ |
| CB3 | ช่องเสียบอุปกรณ์เสริม 3 |
| CB4 | ปลั๊กไฟสำหรับอุปกรณ์เสริม 4 |
| เรอเล | |
| K1 | วิ่ง / ข้อเหวี่ยง |
| K2 | สำรองไฟสำรองไว้ / อุปกรณ์เสริม 1 |
| K4 | สำรองไฟสำรองไว้ / อุปกรณ์เสริม 2 |
| K5 | — |
