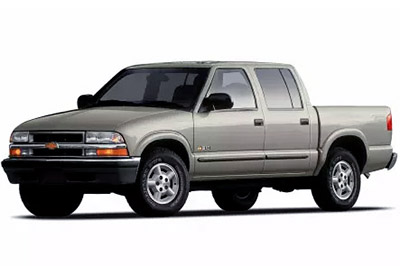

ในบทความนี้เราจะพิจารณาเชฟโรเลต S-10 รุ่นที่สองซึ่งผลิตจากปี 1994 ถึง 2004 ที่นี่คุณจะพบไดอะแกรมของกล่องฟิวส์ของ Chevrolet S-10 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 , 2002 , 2003 และ 2004 , รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถและเรียนรู้เพิ่มเติมเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
ฟิวส์เลย์เอาต์เชฟโรเลต S-10 1994-2004
ฟิวส์ที่จุดบุหรี่ / ซ็อกเก็ต อยู่ในกล่องฟิวส์ที่แผงหน้าปัด 1994-1997 — ดูฟิวส์หมายเลข 7“ PWR AUX” (ซ็อกเก็ตเสริม) 2541-2547 — ดูฟิวส์№2 «CIGAR LTR» (ที่จุดบุหรี่) และ№13 «AUX PWR» (แหล่งจ่ายไฟเสริม)
ตำแหน่งกล่องฟิวส์
แผงควบคุม
กล่องฟิวส์จะอยู่ที่ด้านคนขับของแผงหน้าปัดด้านหลังฝาครอบ
ห้องเครื่อง
ไดอะแกรมกล่องฟิวส์
โฆษณา โฆษณา
1994
แผงควบคุม
การจัดสรรฟิวส์ในแผงหน้าปัด (1994)
| № | ชื่อ | วงจรป้องกัน |
|---|---|---|
| NS | ACCY PWR | ล็อคประตูไฟฟ้า |
| NS | PWR WDO | กระจกไฟฟ้า |
| 1 | หยุด / HAZ S | ไฟหยุด, ไฟฉุกเฉิน, โมดูลกริ่ง |
| 2 | ฮอร์น / DM | ไฟโดม, กระจกมองข้างแบบมีไฟ, ไฟช่องเก็บของ, แตร, ไฟหรี่ I/P, กระจกไฟฟ้า |
| 3 | T / L CTSY | โมดูลกรณีการเปลี่ยนเกียร์แบบไฟฟ้า, ไฟจอดรถ, ไฟส่องป้ายทะเบียน |
| 4 | เกจ | เกียร์อัตโนมัติ, สนามกำเนิดไฟฟ้ากระแสสลับ, ระบบควบคุมปีกผีเสื้อแบบปรับได้, คอมเพรสเซอร์เครื่องปรับอากาศ, กลุ่ม, โมดูลเสียงเตือน, ไฟเตือนเกียร์แบบขับเคลื่อนสี่ล้อ, เซ็นเซอร์ออกซิเจนอุ่น, โมดูลไฟวิ่งกลางวัน |
| 5 | (ไม่ได้ใช้) | — |
| 6 | HTR A / C | มอเตอร์พัดลม, มอเตอร์ประตูอุณหภูมิ |
| 7 | PWR AUX | ปลั๊กไฟเสริม |
| 8 | (ไม่ได้ใช้) | — |
| 9 | ECM แบตเตอรี | ชุดควบคุมเครื่องยนต์ (แบตเตอรี่), แบตเตอรี่ ABS, ปั๊มเชื้อเพลิง |
| ดิกซ์ | ECM IGN | ชุดควบคุมเครื่องยนต์ (จุดระเบิด), หัวฉีด, เซ็นเซอร์เครื่องยนต์ |
| 11 | วิทยุ | วิทยุ ไฟอ่านหนังสือที่กระจกมองหลัง |
| 12 | (ไม่ได้ใช้ | — |
| 13 | RDO / BATT | นาฬิกา วิทยุ แบตเตอรี่ เครื่องเล่นซีดี |
| 14 | เขา | ไฟกลุ่ม, ไฟถาดแอช, ไฟวิทยุ, โคมไฟความร้อน, ไฟขับเคลื่อนสี่ล้อ, โมดูลกริ่ง, ไฟสวิตช์ไฟตัดหมอก, ไฟวิ่งกลางวัน |
| 15 | DRL | ไฟวิ่งกลางวัน (แคนาดาเท่านั้น) |
| 16 | ทัวร์ B / U | ไฟเลี้ยว,ไฟฉุกเฉิน |
| 17 | ที่ปัดน้ำฝน | ที่ฉีดน้ำล้างกระจก มอเตอร์ปัดน้ำฝน |
| 18 | เบรค | มาตรวัดความเร็ว ระบบเบรกป้องกันล้อล็อก ครูซคอนโทรล |
| 19 | ขับเคลื่อน 4 ล้อ | ขับเคลื่อนสี่ล้อ |
| 20 | (ไม่ได้ใช้) | — |
| 21 | หมอก | ไฟตัดหมอก |
| 22 | (ไม่ได้ใช้) | — |
| 23 | (ไม่ได้ใช้) | — |
| 24 | (ไม่ได้ใช้) | — |
1995
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ในแผงหน้าปัด (1995)
| № | ชื่อ | วงจรป้องกัน |
|---|---|---|
| NS | ACCY PWR | ล็อคประตูไฟฟ้า เบาะไฟฟ้า เบาะเอวไฟฟ้า RKE |
| NS | PWR WDO | กระจกไฟฟ้า |
| 1 | หยุดอันตราย | ไฟหยุด, ไฟฉุกเฉิน, กระดิ่ง, รีเลย์ CHMSL, ไฟ CHMSL |
| 2 | ฮอร์น DM | ไฟโดม, ไฟสินค้า, กระจกโต๊ะเครื่องแป้ง Visor, ไฟแช็ก, ไฟกระจกภายใน, ไฟคอนโซลเหนือศีรษะ, ไฟกล่องถุงมือ, แตร, ฮอร์นรีเลย์, ไฟมารยาท IP, กระจกมองข้างแบบไฟฟ้า, มอเตอร์ปลดหน้าต่างยก, โมดูลเข้าส่องสว่าง |
| 3 | T / L CTSY | ไฟจอดรถ, ไฟส่องป้ายทะเบียน, โมดูลเคสเปลี่ยนเกียร์แบบไฟฟ้า, ไฟใต้ฝากระโปรงหน้า, ที่ปัดน้ำฝนด้านหลัง, รีเลย์ไฟตัดหมอก, ไฟสวิตช์ประตู |
| 4 | เกจ | สนามกำเนิดไฟฟ้ากระแสสลับ, VTC, รีเลย์คอมเพรสเซอร์ A / C, โมดูล Cluster Chime, คอยล์รีเลย์ DRL, ไฟเตือนการขับเคลื่อนสี่ล้อ, โมดูล DRL, ตัวจับเวลา Defog ด้านหลัง, การจุดระเบิด TCCM, การจุดระเบิดซ้ำซ้อนของ SIR, การจุดระเบิด RKE |
| 5 | จากฉัน | 02 Capteur Heat Dr, EGR, เซ็นเซอร์ลูกเบี้ยว, CANN, Purge |
| 6 | HTR A / C | มอเตอร์พัดลมฮีตเตอร์-A / C, มอเตอร์ประตูอุณหภูมิ, คลัตช์คอมเพรสเซอร์ A / C, คอยล์รีเลย์พัดลม HI, คอยล์รีเลย์ตั้งเวลา |
| 7 | PWR AUX | ปลั๊กไฟเสริม ALDL |
| 8 | RR DEFOG | ไล่ฝ้ากระจกหลัง |
| 9 | ECM แบตเตอรี | แบตเตอรี่ PCM / VCM, แบตเตอรี่ ABS (LN2), ปั๊มเชื้อเพลิง |
| ดิกซ์ | ECM IGN | การจุดระเบิด PCM / VCM, หัวฉีด, เซ็นเซอร์ข้อเหวี่ยง, โมดูลควบคุมคอยล์ |
| 11 | วิทยุ | วิทยุ, ไฟอ่านหนังสือที่กระจกมองหลัง, ไฟอ่านหนังสือคอนโซลเหนือศีรษะ, ที่ปัดน้ำฝนด้านหลัง, เครื่องซักผ้าด้านหลัง, จอแสดงผลที่คอนโซลเหนือศีรษะ |
| 12 | — | — |
| 13 | RDO BATT | นาฬิกา วิทยุ แบตเตอรี่ เครื่องเล่นซีดี |
| 14 | เขา | ไฟกลุ่ม, ไฟถาด Ash, ไฟวิทยุ, ไฟฮีตเตอร์, ไฟขับเคลื่อนสี่ล้อ, โมดูล Chime, ไฟตัดหมอก, สวิตช์ปัดน้ำฝนด้านหลัง, ไฟสวิตช์ไล่ฝ้าด้านหลัง, หน้าต่างยกสวิตช์ไฟปลดล็อค, ไฟคอนโซลเหนือศีรษะ |
| 15 | DRL | โคมไฟกลางวัน |
| 16 | ทัวร์ B / U | ไฟเลี้ยวและไฟถอยหลัง |
| 17 | ที่ปัดน้ำฝน | ที่ฉีดน้ำล้างกระจก มอเตอร์ปัดน้ำฝน |
| 18 | เบรค | DRAC, ระบบเบรกป้องกันล้อล็อก, ครูซคอนโทรล |
| 19 | ขับเคลื่อน 4 ล้อ | กล่องโอนไฟฟ้า |
| 20 | CRANK | สัญญาณข้อเหวี่ยง |
| 21 | หมอก | รีเลย์ไฟตัดหมอก ไฟตัดหมอก |
| 22 | ถุงลมนิรภัย | โมดูลถุงลมนิรภัย |
| 23 | ทรานส์ | 4L60E เกียร์อัตโนมัติ |
| 24 | PRNDL | พลัง PRNDL |
พ.ศ. 2539
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ในแผงหน้าปัด (1996)
| № | วงจรป้องกัน |
|---|---|
| NS | ล็อคประตูไฟฟ้า เบาะไฟฟ้า เบาะปรับไฟฟ้าเอว กุญแจรีโมท |
| NS | กระจกไฟฟ้า |
| 1 | ไฟเบรก, ไฟฉุกเฉิน, กระดิ่ง, รีเลย์ไฟเบรกกลางแบบยกสูง, ไฟเบรกกลางแบบยกขึ้น |
| 2 | ไฟโดม, กระจกแต่งตัว, ไฟแช็ก, ไฟกระจกมองหลัง, ไฟคอนโซลเหนือศีรษะ, ไฟช่องเก็บของ, แตร, รีเลย์แตร, ไฟส่องเฉพาะจุด IP, กระจกมองข้างไฟฟ้า, โมดูลส่องสว่าง |
| 3 | ไฟจอดรถ, ไฟป้ายทะเบียน, โมดูลกรณีการถ่ายโอนด้วยไฟฟ้า, ไฟใต้กระโปรงหน้ารถ, ไฟที่เขี่ยบุหรี่, ไฟสวิตช์ประตู |
| 4 | สนามกำเนิดไฟฟ้ากระแสสลับ, รีเลย์คอมเพรสเซอร์ A / C, โมดูลกระดิ่งคลัสเตอร์, คอยล์รีเลย์ DRL, ไฟเตือนระบบขับเคลื่อนสี่ล้อ, โมดูล DRL, การจุดระเบิดโมดูลควบคุมกรณีการถ่ายโอน, การจุดระเบิดซ้ำซ้อน SIR, การจุดระเบิด RKE |
| 5 | เครื่องทำความร้อนเซ็นเซอร์ออกซิเจน, ระบบหมุนเวียนก๊าซไอเสีย, เซ็นเซอร์ลูกเบี้ยว, CANN ล้าง, MAS |
| 6 | มอเตอร์พัดลม, มอเตอร์ประตูอุณหภูมิ, ขดลวดรีเลย์พัดลม HI |
| 7 | ปลั๊กไฟเสริม ลิงค์วินิจฉัยสายการประกอบ |
| 8 | — |
| 9 | แบตเตอรี่ PCM / VCM, แบตเตอรี่ ABS, ปั๊มเชื้อเพลิง (LN2) |
| ดิกซ์ | การจุดระเบิด PCM / VCM, หัวฉีด, เซ็นเซอร์ข้อเหวี่ยง, โมดูลควบคุมคอยล์ |
| 11 | วิทยุ ไฟส่องแผนที่กระจกมองหลัง |
| 12 | DRAC ระบบเบรกป้องกันล้อล็อก VCM IGN-3 |
| 13 | นาฬิกา วิทยุ แบตเตอรี่ เครื่องเล่นซีดี |
| 14 | คอมเพรสเซอร์แอร์ที่ใช้แบตเตอรี่ |
| 15 | ไฟวิ่งกลางวัน ไฟตัดหมอก รีเลย์ไฟตัดหมอก |
| 16 | ไฟเลี้ยวและไฟถอยหลัง, โซลินอยด์ล็อคเกียร์-เกียร์ |
| 17 | ที่ฉีดน้ำล้างกระจก มอเตอร์ปัดน้ำฝน |
| 18 | — |
| 19 | กล่องโอนไฟฟ้า |
| 20 | สัญญาณข้อเหวี่ยง, ระบบถุงลมนิรภัย |
| 21 | ไฟกลุ่ม, ไฟวิทยุ, ไฟความร้อน, ไฟขับเคลื่อนสี่ล้อ, โมดูลเสียงกริ่ง, ไฟตัดหมอก |
| 22 | โมดูลถุงลมนิรภัย |
| 23 | — |
| 24 | PRNDL เพาเวอร์ เกียร์ออโต้ 4L60E |
1997
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ในแผงหน้าปัด (1997)
| № | วงจรป้องกัน |
|---|---|
| NS | ล็อคประตูไฟฟ้า เบาะไฟฟ้า เบาะปรับไฟฟ้าเอว กุญแจรีโมท |
| NS | กระจกไฟฟ้า แบบต่อปรับ / ซันรูฟมอเตอร์ |
| 1 | ไฟเบรก, ไฟฉุกเฉิน, กระดิ่ง, รีเลย์ไฟเบรกกลางแบบยกสูง, ไฟเบรกกลางแบบยกขึ้น |
| 2 | ไฟโดม, ไฟสินค้า, กระจกโต๊ะเครื่องแป้ง Visor, ไฟแช็ก, ไฟกระจกภายใน, ไฟคอนโซลเหนือศีรษะ, ไฟกล่องถุงมือ, แตร, ฮอร์นรีเลย์, ไฟมารยาท IP, กระจกมองข้างแบบไฟฟ้า, มอเตอร์ปลดหน้าต่างยก, โมดูลเข้าส่องสว่าง |
| 3 | ไฟจอดรถ, ไฟป้ายทะเบียน, โมดูลกรณีเปลี่ยนเกียร์แบบไฟฟ้า, โคมไฟใต้กระโปรงหน้า, ที่ปัดน้ำฝนด้านหลัง, รีเลย์ไฟตัดหมอก, ไฟสวิตช์ประตู, ไฟที่เขี่ยบุหรี่, สวิตช์ไฟประภาคาร |
| 4 | รีเลย์คอมเพรสเซอร์ A / C, โมดูล Cluster Chime, คอยล์รีเลย์ DRL, ไฟเตือน 4WD, โมดูล DRL, ตัวจับเวลา Defog ด้านหลัง, โมดูลควบคุมการถ่ายโอนกรณีจุดระเบิด, การจุดระเบิด SIR ซ้ำซ้อน, การจุดระเบิด RKE, โมดูลส่งเชื้อเพลิง |
| 5 | เครื่องทำความร้อนเซ็นเซอร์ออกซิเจน, ระบบหมุนเวียนก๊าซไอเสีย, เซ็นเซอร์ลูกเบี้ยว, CANN การล้าง, โซลินอยด์ช่องระบายอากาศของคาร์ทริดจ์, เซ็นเซอร์มวลอากาศ, เซ็นเซอร์เพลาลูกเบี้ยว |
| 6 | มอเตอร์พัดลม, มอเตอร์ประตูอุณหภูมิ, ขดลวดรีเลย์พัดลม HI |
| 7 | ปลั๊กไฟเสริม ลิงค์วินิจฉัยสายการประกอบ |
| 8 | ไล่ฝ้ากระจกหลัง |
| 9 | แบตเตอรี่ PCM / VCM ปั๊มเชื้อเพลิง |
| ดิกซ์ | การจุดระเบิด PCM / VCM, หัวฉีด, เซ็นเซอร์ข้อเหวี่ยง, โมดูลควบคุมคอยล์ |
| 11 | วิทยุ, ไฟอ่านหนังสือที่กระจกมองหลัง, ไฟอ่านหนังสือคอนโซลเหนือศีรษะ, ที่ปัดน้ำฝนด้านหลัง, เครื่องซักผ้าด้านหลัง, จอแสดงผลที่คอนโซลเหนือศีรษะ |
| 12 | ระบบเบรกป้องกันล้อล็อก VCM IGN-3 |
| 13 | นาฬิกา วิทยุ แบตเตอรี่ เครื่องเล่นซีดี |
| 14 | คอมเพรสเซอร์แอร์ที่ใช้แบตเตอรี่ |
| 15 | ไฟวิ่งกลางวัน ไฟตัดหมอก รีเลย์ไฟตัดหมอก |
| 16 | ไฟเลี้ยวและไฟถอยหลัง, โซลินอยด์ล็อคเกียร์-เกียร์ |
| 17 | ที่ฉีดน้ำล้างกระจก มอเตอร์ปัดน้ำฝน |
| 18 | — |
| 19 | กล่องโอนไฟฟ้า |
| 20 | สัญญาณข้อเหวี่ยง โมดูลถุงลมนิรภัย |
| 21 | — |
| 22 | โมดูลถุงลมนิรภัย |
| 23 | ไฟส่องสว่างแบบคลัสเตอร์, ไฟวิทยุ, ไฟความร้อน ไฟ 4WD, โมดูลเสียงระฆัง, ไฟส่องสว่างไฟตัดหมอก, ไฟส่องสว่างสวิตช์ปัดน้ำฝนด้านหลัง, ไฟส่องสว่างสวิตช์ไล่ฝ้าด้านหลัง, ไฟส่องสว่างสวิตช์ปลดกระจกไฟฟ้า, ไฟส่องสว่างที่คอนโซลเหนือศีรษะ |
| 24 | PRNDL เพาเวอร์ เกียร์ออโต้ 4L60E |
1998
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ในฟิวส์แผงหน้าปัด (1998)
| № | วงจรป้องกัน |
|---|---|
| NS | ไม่ได้ใช้ |
| NS | ไม่ได้ใช้ |
| 1 | สวิตช์ไฟหน้า, ระบบควบคุมร่างกาย TBC, รีเลย์ไฟหน้า |
| 2 | ที่จุดบุหรี่ ขั้วต่อดาต้าลิงค์ |
| 3 | ระบบควบคุมความเร็วอัตโนมัติ ~ ระบบควบคุมร่างกายจะได้รับการยืนยัน, ที่นั่งอุ่น, โมดูลล่องเรือ, สวิตช์ความเร็วอัตโนมัติ |
| 4 | เกจ, ปุ่มควบคุมตัวถัง TBC, แผงหน้าปัด, B + Power |
| 5 | ไฟส่องสว่างภายใน |
| 6 | ไม่ได้ใช้ |
| 7 | กระจก, ล็อค |
| 8 | โคมไฟมารยาท รีเลย์ไฟฟ้าโดยไม่ได้ตั้งใจ |
| 9 | หัวควบคุม HVAC |
| ดิกซ์ | ไฟเลี้ยว |
| 11 | แผงหน้าปัด ระบบควบคุมเครื่องยนต์ |
| 12 | ไฟจอดรถ สวิตช์กระจกไฟฟ้า TBC ไฟที่เขี่ยบุหรี่ |
| 13 | พลังเสริม |
| 14 | ล็อคไฟฟ้า |
| 15 | สวิตช์ 4WD, การควบคุมมอเตอร์ (VCM, PCM, เกียร์) |
| 16 | เบาะรองนั่งแบบเป่าลมเพิ่มเติม โมดูล SDM |
| 17 | ที่ปัดน้ำฝนกระจกหน้า |
| 18 | ไม่ได้ใช้ |
| 19 | แบตเตอรี่วิทยุ |
| 20 | ไม่ได้ใช้. |
| 21 | HVAC I, หัวควบคุม HVAC, อุปกรณ์ HVAC |
| 22 | เบรกถุงลมนิรภัย |
| 23 | ที่ปัดน้ำฝนกระจกหลัง |
| 24 | วิทยุ การจุดระเบิด |
โฆษณา โฆษณา
ห้องเครื่อง
การกำหนดฟิวส์และรีเลย์ในห้องเครื่อง (1998)
| ชื่อ | การใช้งาน |
|---|---|
| TRL TRN | เลี้ยวซ้ายของรถพ่วง |
| TRR TRN | เลี้ยวขวาของรถพ่วง |
| TRL B / U | ไฟถอยหลังรถพ่วง |
| VEH B / U | ไฟถอยหลังสำหรับรถยนต์ |
| LT TOUR | ไฟเลี้ยวหน้าซ้าย |
| LT TRN | ไฟเลี้ยวหลังซ้าย |
| RT TRNH | ไฟเลี้ยวหลังขวา |
| RR PRK | ไฟจอดรถด้านหลังขวา |
| TRL PRK | ไฟจอดรถพ่วง |
| LT HDLP | ไฟหน้าซ้าย |
| RT HDLP | ไฟหน้าขวา |
| FR PRK | ไฟจอดรถด้านหน้า |
| INT BAT | แหล่งจ่ายไฟบล็อกฟิวส์ I / P |
| ตั้งแต่ 1 | เซนเซอร์เครื่องยนต์ / โซลินอยด์, MAP, CAM, BLEED, VENT |
| ECM B | โมดูลควบคุมเครื่องยนต์ ปั๊มเชื้อเพลิง, โมดูล, แรงดันน้ำมันเครื่อง |
| หน้าท้อง | ระบบเบรกป้องกันล้อล็อก |
| ECM ฉัน | หัวฉีดโมดูลควบคุมเครื่องยนต์ |
| แตร | แตร |
| BTSI | ล็อคเกียร์เบรค |
| B / U LP | ไฟฉุกเฉิน |
| A / C | เครื่องปรับอากาศ |
| RAP | พลังเสริมที่ยังคงอยู่ |
| O2 | เซ็นเซอร์ออกซิเจน |
| IGN B | ฟีดคอลัมน์ IGN 2, 3,4 |
| DRL | โคมไฟกลางวัน |
| หมอก LP | โคมไฟ Fag |
| IGN A | ING I ประกาศและการโหลด |
| STUD # 2 | อุปกรณ์จ่ายไฟ เบรกไฟฟ้า |
| PARKLP | ไฟจอดรถ |
| ลพ. PRK | ไฟจอดรถด้านหลังซ้าย |
| IGN C | ปั๊มเชื้อเพลิงโซลินอยด์สตาร์ท, PRNDL |
| HTDSEAT | ที่นั่งอุ่น |
| ATC | กล่องโอนที่ใช้งานอยู่ |
| RRDFOG | ไล่ฝ้าด้านหลัง |
| ระบบปรับอากาศ | ระบบ HVAC |
| TRCHMSL | Stoplamp Hogh-Mount สำหรับรถพ่วง |
| RR W / W | ที่ปัดน้ำฝนกระจกหลัง |
| CRANK | สวิตช์คลัตช์, สวิตช์ NSBU |
| HAZLP | โคมไฟอันตราย |
| VEVHMSL | ยกโคมไฟหยุดกลางรถ |
| HTDMIR | กระจกอุ่น |
| STOPLP | ไฟหยุด |
| เพื่อยืนยัน | คอมพิวเตอร์ตัวถังรถบรรทุก |
2542, 2543, 2544, 2545, 2546, 2547
โฆษณา โฆษณา
แผงควบคุม
การจัดสรรฟิวส์ในแผงหน้าปัด (2542-2547)
| № | วงจรป้องกัน |
|---|---|
| NS | ไม่ได้ใช้ |
| NS | ไม่ได้ใช้ |
| 1 | ไม่ได้ใช้ |
| 2 | ที่จุดบุหรี่ ขั้วต่อดาต้าลิงค์ |
| 3 | โมดูลและสวิตช์ควบคุมความเร็วอัตโนมัติ, โมดูลควบคุมร่างกาย, เบาะนั่งอุ่น |
| 4 | เกจ โมดูลควบคุมร่างกาย แผงหน้าปัด |
| 5 | ไฟจอดรถ, สวิตช์กระจกไฟฟ้า, โมดูลควบคุมร่างกาย, ไฟที่เขี่ยบุหรี่ |
| 6 | 2542: ไม่ได้ใช้ พ.ศ. 2543-2545: พวงมาลัย, ไฟส่องสว่าง 2546-2547: ระบบควบคุมวิทยุบนพวงมาลัย |
| 7 | สวิตช์ไฟหน้า โมดูลควบคุมร่างกาย รีเลย์ไฟหน้า |
| 8 | 2542-2545: โคมไฟมารยาท, รีเลย์กำลังไฟโดยไม่ได้ตั้งใจ 2546-2547: โคมไฟมารยาท, การป้องกันการปล่อยแบตเตอรี่ |
| 9 | เครื่องทำความร้อน, ระบายอากาศ, หัวควบคุมความเย็นของอากาศ (แบบแมนนวล) |
| ดิกซ์ | ไฟเลี้ยว |
| 11 | กลุ่มโมดูลควบคุมเครื่องยนต์ |
| 12 | ไฟภายใน |
| 13 | พลังเสริม |
| 14 | มอเตอร์ล็อคไฟ |
| 15 | สวิตช์ 4WD, ระบบควบคุมเครื่องยนต์ (VCM, PCM, เกียร์) |
| 16 | รีเทนเนอร์พองลมเพิ่มเติม |
| 17 | ที่ปัดน้ำฝนกระจกหน้า |
| 18 | 1999: ไม่ได้ใช้ 2000-2002: พวงมาลัย, วิทยุ, การจุดระเบิด 2003-2004: ระบบควบคุมวิทยุบนพวงมาลัย |
| 19 | แบตเตอรี่วิทยุ |
| 20 | เครื่องขยายเสียง |
| 21 | 1999-2002: HVAC I, หัวควบคุม HVAC, 2003-2004 อุปกรณ์ HVAC : การทำความร้อน, การระบายอากาศ, การระบายความร้อนด้วยอากาศ (แบบแมนนวล), การทำความร้อน, การระบายอากาศ, การระบายความร้อนด้วยอากาศ (อัตโนมัติ), การทำความร้อน, การระบายอากาศ, เซ็นเซอร์ระบายความร้อนด้วยอากาศ ( Automatique) |
| 22 | เบรกถุงลมนิรภัย |
| 23 | ที่ปัดน้ำฝนกระจกหลัง |
| 24 | วิทยุ การจุดระเบิด |
โฆษณา โฆษณา
ห้องเครื่อง
การกำหนดฟิวส์และรีเลย์ในห้องเครื่อง (2542-2547)
| ชื่อ | การใช้งาน |
|---|---|
| TRL TRN | 2542-2545: ไม่ได้ใช้ 2546-2547: เลี้ยวซ้ายของรถพ่วง |
| TRR TRN | 2542-2545: ไม่ได้ใช้ 2546-2547: เลี้ยวขวาของรถพ่วง |
| TRL B / U | 2542-2545: ไม่ได้ใช้ 2546-2547: ไฟถอยหลังรถพ่วง |
| VEH B / U | ไฟถอยหลังสำหรับรถยนต์ |
| HDLP PWR | กำลังไฟหน้า |
| RT เทิร์น | สัญญาณไฟเลี้ยวหน้าขวา |
| LT TOUR | ไฟเลี้ยวหน้าซ้าย |
| HDLP กับ / W | ไม่ได้ใช้ |
| LT TRN | ไฟเลี้ยวหลังซ้าย |
| RT TRN | ไฟเลี้ยวหลังขวา |
| RR PRK | ไฟจอดรถด้านหลังขวา |
| TRL PRK | 2542-2545: ไม่ได้ใช้ 2546-2547: ไฟจอดรถพ่วง |
| LT HDLP | ไฟหน้าซ้าย |
| RT HDLP | ไฟหน้าขวา |
| เอฟ PRK | ไฟจอดรถด้านหน้า |
| INT BAT | แหล่งจ่ายไฟสำหรับแผงฟิวส์แผงหน้าปัด |
| ตั้งแต่ 1 | เซนเซอร์เครื่องยนต์ / โซลินอยด์, MAP, CAM, BLEED, VENT |
| ECM B | โมดูลควบคุมเครื่องยนต์ ปั๊มเชื้อเพลิง, โมดูล, แรงดันน้ำมันเครื่อง |
| หน้าท้อง | ระบบเบรกป้องกันล้อล็อก |
| ECM ฉัน | หัวฉีดโมดูลควบคุมเครื่องยนต์ |
| F / PUMP | ปั๊มน้ำมันเชื้อเพลิง |
| DRL | โคมไฟกลางวัน |
| A / C | เครื่องปรับอากาศ |
| แตร | แตร |
| W / W PMP | ไม่ได้ใช้ |
| แตร | แตร |
| BTSI | ระบบควบคุมคันเกียร์อัตโนมัติ |
| B / U LP | ไฟฉุกเฉิน |
| IGN B | ฟีดคอลัมน์ IGN 2, 3, 4 |
| ทางเข้า | ทางเข้า |
| RAP | พลังเสริมที่ยังคงอยู่ |
| LD LEV | ไม่ได้ใช้ |
| ออกซิเจน | เซ็นเซอร์ออกซิเจน |
| IGN E | เครื่องยนต์ |
| MIR / LKS | กระจก, ล็อคประตู |
| หมอก LP | ไฟตัดหมอก |
| IGN A | การสตาร์ทและการชาร์จจุดระเบิด 1 |
| STUD # 2 | อุปกรณ์จ่ายไฟ เบรกไฟฟ้า |
| PARKLP | ไฟจอดรถ |
| LR PRK | ไฟจอดรถด้านหลังซ้าย |
| IGN C | โซลินอยด์สตาร์ท ปั๊มเชื้อเพลิง PRNDL |
| HTDSEAT | ที่นั่งอุ่น |
| ระบบปรับอากาศ | ระบบทำความร้อน ระบายอากาศ ระบบระบายความร้อนด้วยอากาศ |
| TRCHMSL | 2542-2545: ไม่ได้ใช้ 2546-2547: ไฟหยุดกลางสูงสำหรับรถพ่วง |
| RRDFOG | 2542-2545: ไม่ได้ใช้ 2546-2547: ไล่ฝ้าด้านหลัง |
| เพื่อยืนยัน | คอมพิวเตอร์ตัวถังรถบรรทุก |
| CRANK | สวิตช์คลัตช์, สวิตช์ NSBU |
| CHMSL | ไฟเลี้ยวสูงตรงกลาง |
| HAZLP | โคมไฟอันตราย |
| VECHMSL | ยกไฟหยุดกลางรถ |
| RR DEFOG | ไล่ฝ้าด้านหลัง |
| HTDMIR | กระจกอุ่น |
| ATC | กล่องโอน (ขับเคลื่อนสี่ล้อ) |
| STOPLP | โคมไฟหยุด |
| RR W / W | 2542-2545: ไม่ได้ใช้ 2546-2547: ที่ปัดน้ำฝนกระจกหลัง |
