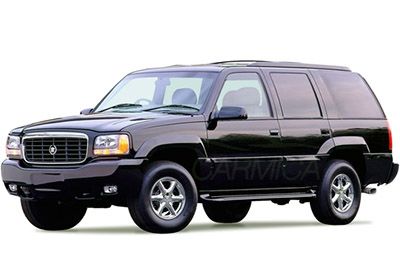

ในบทความนี้เราพิจารณา Cadillac Escalade รุ่นแรก (GMT 400) ซึ่งผลิตตั้งแต่ปี 2542 ถึง พ.ศ. 2543 ที่นี่คุณจะพบกับแผนผังของกล่องฟิวส์ของ Cadillac Escalade 1999 และ 2000 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และ เรียนรู้เพิ่มเติมเกี่ยวกับการกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์) และรีเลย์
Содержание
Cadillac Escalade 1999-2000 การจัดฟิวส์
ฟิวส์สำหรับที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Cadillac Escalade คือฟิวส์หมายเลข 7 ในกล่องฟิวส์ที่แผงหน้าปัด
กล่องฟิวส์ห้องโดยสาร
ตำแหน่งกล่องฟิวส์
อยู่ที่ด้านคนขับของแผงหน้าปัดด้านหลังฝาครอบ
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในแผงหน้าปัด
| № | คำอธิบาย |
|---|---|
| 1 | สวิตช์หยุด / TCC, ออด, CHMSL, ไฟฉุกเฉิน, ไฟหยุด |
| 2 | กล่องโอน |
| 3 | ไฟมารยาท, ไฟชาร์จ, ไฟช่องเก็บของ, ไฟโดม / ไฟอ่านหนังสือ, กระจกแต่งตัว, กระจกไฟฟ้า |
| 4 | แผงหน้าปัด, รีเลย์ DRL, สวิตซ์หลอดไฟ, กุญแจรีโมท, โมดูลน้ำหล่อเย็นต่ำ, โมดูลไฟส่องสว่าง |
| 5 | ระบบควบคุมความสบายด้านหลัง |
| 6 | ตัวปรับความเร็ว |
| 7 | ปลั๊กไฟเสริม |
| 8 | ข้อเหวี่ยง |
| 9 | ไฟทะเบียน, ไฟจอดรถ, ไฟท้าย, ไฟประตูท้าย, ไฟตำแหน่งด้านหน้า, รีเลย์ไฟตัดหมอก, ไฟสวิตช์ประตู, ไฟบังโคลน, ไฟสวิตช์ไฟหน้า |
| ดิกซ์ | ระบบถุงลมนิรภัย |
| 11 | มอเตอร์ปัดน้ำฝน, ปั๊มฉีดล้าง |
| 12 | แอร์,พัดลมแอร์,รีเลย์พัดลมสูง |
| 13 | เพาเวอร์แอมป์,กระจกยกหลัง,ที่จุดบุหรี่,รีเลย์ล็อคประตู,เบาะเอวไฟฟ้า |
| 14 | ไฟแสดง 4WD, กลุ่ม, ระบบควบคุมความสบายด้านหน้าและด้านหลัง, สวิตช์เครื่องมือ, ไฟวิทยุ, โมดูลเสียงกริ่ง |
| 15 | รีเลย์ DRL, รีเลย์ไฟตัดหมอก |
| 16 | ไฟเลี้ยวด้านหน้าและด้านหลัง, ไฟถอยหลัง, โซลินอยด์ BTSI |
| 17 | วิทยุ (จุดระเบิด) |
| 18 | 4WAL / VCM, ABS, ระบบควบคุมความเร็วอัตโนมัติ |
| 19 | วิทยุ (แบตเตอรี่) |
| 20 | PRNDL เกียร์อัตโนมัติ มาตรความเร็ว เช็คเกจ ไฟเตือน |
| 21 | ความปลอดภัย / การนำร่อง |
| 22 | แหล่งจ่ายไฟเสริม, การหน่วงไฟหน้า |
| 23 | ที่ปัดน้ำฝนด้านหลัง, ปั๊มล้างด้านหลัง |
| 24 | เพลาหน้า, ไฟเตือน 4WD, รีเลย์ TP2 |
| NS | ล็อคประตูไฟฟ้า เบาะไฟฟ้า 6 ทิศทาง โมดูลเข้าแบบไม่มีกุญแจ (เบรกเกอร์) |
| NS | กระจกไฟฟ้า (เบรกเกอร์) |
กล่องฟิวส์ในห้องเครื่อง
ตำแหน่งกล่องฟิวส์
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์และรีเลย์ในห้องเครื่อง
| ชื่อ | คำอธิบาย |
|---|---|
| ECM-B | ปั๊มเชื้อเพลิง PCM / VCM |
| RR DEFOG | ไล่ฝ้ากระจกหลัง |
| IGN-E | คอยล์รีเลย์พัดลมเสริม, รีเลย์คอมเพรสเซอร์ A / C, โมดูลเชื้อเพลิงร้อน |
| เชื้อเพลิงในดิน | ไม่ได้ใช้ |
| ปลั๊กเรืองแสง | ไม่ได้ใช้ |
| แตร | แตรโคมไฟใต้ฝากระโปรงหน้า |
| พัดลมเสริม | พัดลมเสริม |
| ECM-1 | หัวฉีด, PCM / VCM |
| HTD ST-FR | เบาะนั่งคู่หน้าอุ่น |
| A / C | เครื่องปรับอากาศ |
| NKU MIR | กระจกมองข้างแบบอุ่น |
| FRA-1 | สวิตช์จุดระเบิด, EGR, คาร์ทริดจ์เลือดออก, EVRV ไม่ได้ใช้งานโซลินอยด์, อุ่น O2 |
| HTD ST-RR | เบาะนั่งด้านหลังแบบอุ่น |
| AUX B | เดินสายพ่วง |
| ถึง A | Câblage SEO |
| แสงสว่าง | สวิตช์หรี่ไฟหน้าและแผง ไฟตัดหมอกและฟิวส์มารยาท |
| แบต | แบตเตอรี่ บัสบาร์บล็อกฟิวส์ |
| IGN A | สวิตช์จุดระเบิด |
| IGN B | สวิตช์จุดระเบิด |
| หน้าท้อง | โมดูลเบรกป้องกันล้อล็อก |
| พัดลม | รีเลย์โบลเวอร์และโบลเวอร์ด้านหลัง |
| หยุด / อันตราย | โคมไฟหยุด |
| ที่นั่งอุ่น | ที่นั่งอุ่น |
