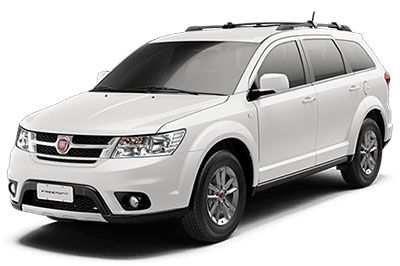

Fiat Freemont ครอสโอเวอร์เอสยูวีขนาดกลาง ผลิตตั้งแต่ปี 2011 ถึง 2016 ในบทความนี้ คุณจะพบไดอะแกรมของกล่องฟิวส์ Fiat Freemont ปี 2014, 2015 และ 2016 รับข้อมูลเกี่ยวกับตำแหน่งของแผงฟิวส์ภายในรถ และเรียนรู้เพิ่มเติมเกี่ยวกับ การกำหนดฟิวส์แต่ละตัว (การจัดเรียงฟิวส์)
Содержание
การจัดเรียงฟิวส์ Fiat Freemont 2011-2016
ใช้ข้อมูลจากคู่มือเจ้าของ 2014-2016 ตำแหน่งและการทำงานของฟิวส์ในรถยนต์ที่ผลิตก่อนหน้านี้อาจแตกต่างกัน
ฟิวส์ของที่จุดบุหรี่ (เต้ารับไฟฟ้า) ของ Fiat Freemont คือฟิวส์ F102 (ไฟแช็กที่แผงหน้าปัด / เต้ารับ ด้านหลังซ้าย), F103 ( ซ็อกเก็ตใน คอนโซลถาด / ซ็อกเก็ตที่ด้านหลังของคอนโซล) และ F106 (ซ็อกเก็ตด้านหลัง) ในกล่องฟิวส์แดชบอร์ด
กล่องฟิวส์ภายใน
ตำแหน่งกล่องฟิวส์
ตั้งอยู่ด้านผู้โดยสารใต้แผงหน้าปัด
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การกำหนดฟิวส์ในห้องโดยสาร
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| F100 | 30 อะ โรส | 110V AC Inverter — สำหรับรุ่น / ตลาด ถ้ามี | |
| F101 | 10 สีแดง | ไฟภายใน | |
| F102 | 20 สีเหลือง | ที่จุดบุหรี่ในแผงหน้าปัด / เต้ารับด้านหลังซ้าย | |
| F103 | 20 สีเหลือง | เต้ารับไฟฟ้าในถาดคอนโซล / เต้ารับไฟฟ้าที่ด้านหลังของคอนโซล | |
| F105 | 20 สีเหลือง | ที่นั่งแบบอุ่น — สำหรับภายนอก / ตลาดตามความเหมาะสม | |
| F106 | 20 สีเหลือง | เต้ารับไฟฟ้าด้านหลัง | |
| F107 | 10 สีแดง | กล้องด้านหลัง — สำหรับรุ่น / ตลาด หากมี | |
| F108 | 15 แอมป์ สีฟ้า | แผงควบคุม | |
| F109 | 10 สีแดง | เครื่องปรับอากาศ / HVAC | |
| F110 | 10 สีแดง | ผู้ควบคุมความยับยั้งชั่งใจผู้ครอบครอง | |
| F112 | 10 สีแดง | สำรอง | |
| F114 | 20 สีเหลือง | พัดลมด้านหลัง / มอเตอร์ HVAC | |
| F115 | 20 สีเหลือง | มอเตอร์ปัดน้ำฝนด้านหลัง | |
| F116 | 30 อะ โรส | ไล่ฝ้าด้านหลัง (EBL) | |
| F117 | 10 สีแดง | กระจกอุ่น | |
| F118 | 10 สีแดง | ผู้ควบคุมความยับยั้งชั่งใจผู้ครอบครอง | |
| F119 | 10 สีแดง | โมดูลควบคุมคอพวงมาลัย | |
| F120 | 10 สีแดง | ระบบขับเคลื่อนสี่ล้อ — สำหรับรุ่น / ตลาด หากมี | |
| F121 | 15 แอมป์ สีฟ้า | โหนดจุดระเบิดแบบไร้สาย | |
| F122 | 25 เอ แคลร์ | โมดูลประตูด้านคนขับ | |
| F123 | 25 เอ แคลร์ | โมดูลประตูผู้โดยสาร | |
| F124 | 10 สีแดง | กระจก | |
| F125 | 10 สีแดง | โมดูลควบคุมคอพวงมาลัย | |
| F126 | 10 สีแดง | เครื่องขยายเสียง | |
| F127 | 20 สีเหลือง | การลากจูง — สำหรับรุ่น / ตลาด หากมีให้ | |
| F128 | 15 แอมป์ สีฟ้า | วิทยุ | |
| F129 | 15 แอมป์ สีฟ้า | วิดีโอ / ดีวีดี — สำหรับเวอร์ชัน / ตลาด ถ้ามี | |
| F130 | 15 แอมป์ สีฟ้า | ระบบควบคุมสภาพอากาศ / แผงหน้าปัด | |
| F131 | 10 สีแดง | ความช่วยเหลือผู้โดยสาร / ระบบแฮนด์ฟรี — สำหรับรุ่น / ตลาด ถ้ามี | |
| F132 | 10 สีแดง | โมดูลแรงดันลมยาง | |
| F133 | 10 สีแดง | สำรอง |
กล่องฟิวส์ใต้ฝากระโปรงหน้า (ศูนย์จำหน่ายไฟฟ้า)
ตำแหน่งกล่องฟิวส์
ฉลากที่ระบุส่วนประกอบแต่ละส่วนจะพิมพ์อยู่ที่ด้านในของฝาครอบ
โฆษณา โฆษณา
ไดอะแกรมของกล่องฟิวส์
การจัดสรรฟิวส์ในกล่องฟิวส์ใต้ฝากระโปรงหน้า
| โพรง | ตลับฟิวส์ | มินิฟิวส์ | คำอธิบาย |
|---|---|---|---|
| F101 | สีเหลือง 60 แอมป์ | รางศูนย์จำหน่ายไฟฟ้าในร่ม | |
| F102 | สีเหลือง 60 แอมป์ | รางศูนย์จำหน่ายไฟฟ้าในร่ม | |
| F103 | สีเหลือง 60 แอมป์ | รางศูนย์จำหน่ายไฟฟ้าในร่ม | |
| F105 | สีเหลือง 60 แอมป์ | รีเลย์การแข่งขันการจุดระเบิดของรางรถไฟภายในอาคาร | |
| F106 | สีเหลือง 60 แอมป์ | รางรีเลย์ / อุปกรณ์เสริมสำหรับศูนย์จำหน่ายไฟฟ้าภายในอาคาร | |
| F139 | 40 A Vert | พัดลมระบบปรับอากาศ | |
| F140 | 30 อะ โรส | ล็อคไฟฟ้า | |
| F141 | 40 A Vert | ระบบเบรกป้องกันล้อล็อก | |
| F142 | 40 A Vert | ปลั๊กเรืองแสง — สำหรับรุ่น / ตลาด ถ้ามี | |
| F143 | 40 A Vert | แสงกลางแจ้ง 1 | |
| F144 | 40 A Vert | แสงกลางแจ้ง2 | |
| F145 | 30 อะ โรส | Fresh Body Computer — แลมเป | |
| F146 | 30 อะ โรส | สำรอง | |
| F147 | 30 อะ โรส | สำรอง | |
| F148 | 40 A Vert | มอเตอร์พัดลมหม้อน้ำ | |
| F149 | 30 อะ โรส | สตาร์ทโซลินอยด์ | |
| F150 | 25 เอ แคลร์ | โมดูลควบคุมระบบส่งกำลัง | |
| F151 | 30 อะ โรส | มอเตอร์ล้างไฟหน้า — สำหรับรุ่น / ตลาด ที่จัดให้ | |
| F152 | 25 เอ แคลร์ | เครื่องทำความร้อนเชื้อเพลิงดีเซล — สำหรับภายนอก / ตลาด หากมี | |
| F153 | 20 สีเหลือง | ปั๊มน้ำมันเชื้อเพลิง | |
| F156 | 10 สีแดง | โมดูลควบคุมเสถียรภาพเบรก / อิเล็กทรอนิกส์ | |
| F157 | 10 สีแดง | โมดูลกรณีการถ่ายโอน — สำหรับเวอร์ชัน / ตลาด ที่จัดให้ | |
| F158 | 10 สีแดง | Active Hood Module — สำหรับรุ่น / ตลาด ที่จัดให้ | |
| F159 | 10 สีแดง | สำรอง | |
| F160 | 20 สีเหลือง | ไฟภายใน | |
| F161 | 20 สีเหลือง | แตรรถยนต์ | |
| F162 | 50 แอมป์ สีแดง | เครื่องทำความร้อนในห้องโดยสาร n ° 1 / ปั๊มสุญญากาศ — สำหรับรุ่น / ตลาด ที่จัดให้ | |
| F163 | 50 แอมป์ สีแดง | เครื่องทำความร้อนในห้องโดยสาร # 2 — สำหรับรุ่น / ตลาด ที่จัดให้ | |
| F164 | 25 เอ แคลร์ | การปิดระบบส่งกำลังอัตโนมัติ | |
| F165 | 20 สีเหลือง | หยุดระบบส่งกำลัง | |
| F166 | 20 สีเหลือง | สำรอง | |
| F167 | 30 A Vert | หยุดระบบส่งกำลัง | |
| F168 | 10 สีแดง | คลัตช์เครื่องปรับอากาศ | |
| F169 | 40 A Vert | การปล่อยมลพิษ — เครื่องยนต์ยานพาหนะที่ปล่อยมลพิษเป็นศูนย์บางส่วน | |
| F170 | 15 แอมป์ สีฟ้า | การปล่อย — ตัวกระตุ้นยานพาหนะที่ปล่อยมลพิษเป็นศูนย์บางส่วน | |
| F172 | 20 สีเหลือง | สำรอง | |
| F173 | 25 เอ แคลร์ | วาล์วเบรกป้องกันล้อล็อก | |
| F174 | 20 สีเหลือง | Siren — สำหรับเวอร์ชัน / ตลาด ถ้ามี | |
| F175 | 30 A Vert | สำรอง | |
| F176 | 10 สีแดง | โมดูลควบคุมระบบส่งกำลัง | |
| F177 | 20 สีเหลือง | โมดูลขับเคลื่อนทุกล้อ — สำหรับภายนอก / ตลาดที่เกี่ยวข้อง | |
| F178 | 25 เอ แคลร์ | ซันรูฟ — สำหรับรุ่น / ตลาด ถ้ามี | |
| F179 | 10 สีแดง | เซ็นเซอร์แบตเตอรี่ | |
| F181 | 100 แอมป์ สีฟ้า | ระบบบังคับเลี้ยวแบบไฟฟ้าไฮดรอลิก (EHPS) — สำหรับรุ่น / ตลาดที่เกี่ยวข้อง | |
| F182 | 50 แอมป์ สีแดง | เครื่องทำความร้อนในห้องโดยสาร # 3 — สำหรับรุ่น / ตลาด ที่จัดให้ | |
| F184 | 30 อะ โรส | มอเตอร์ปัดน้ำฝนด้านหน้า |
